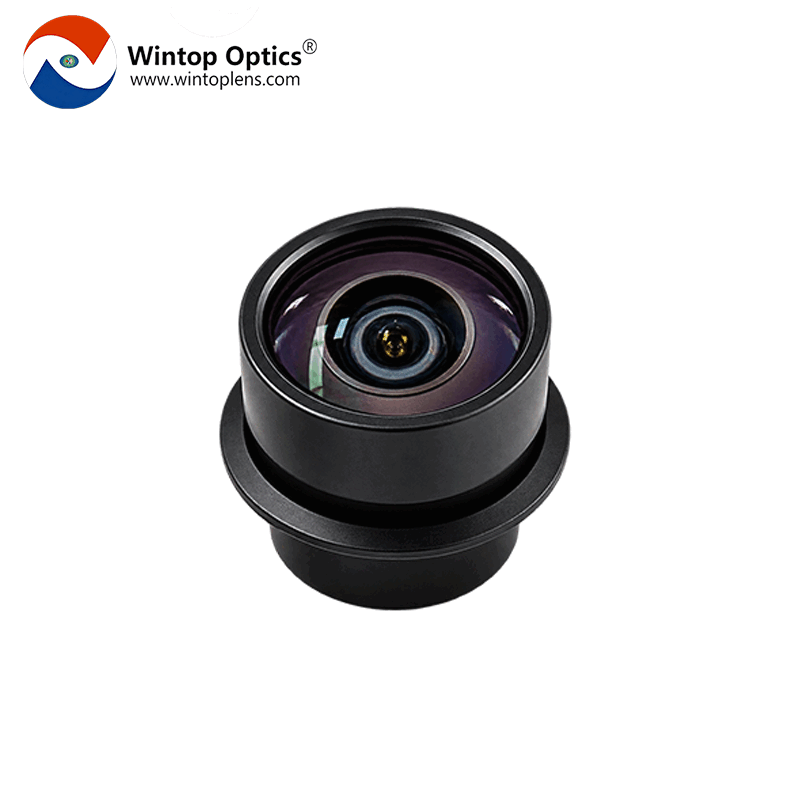

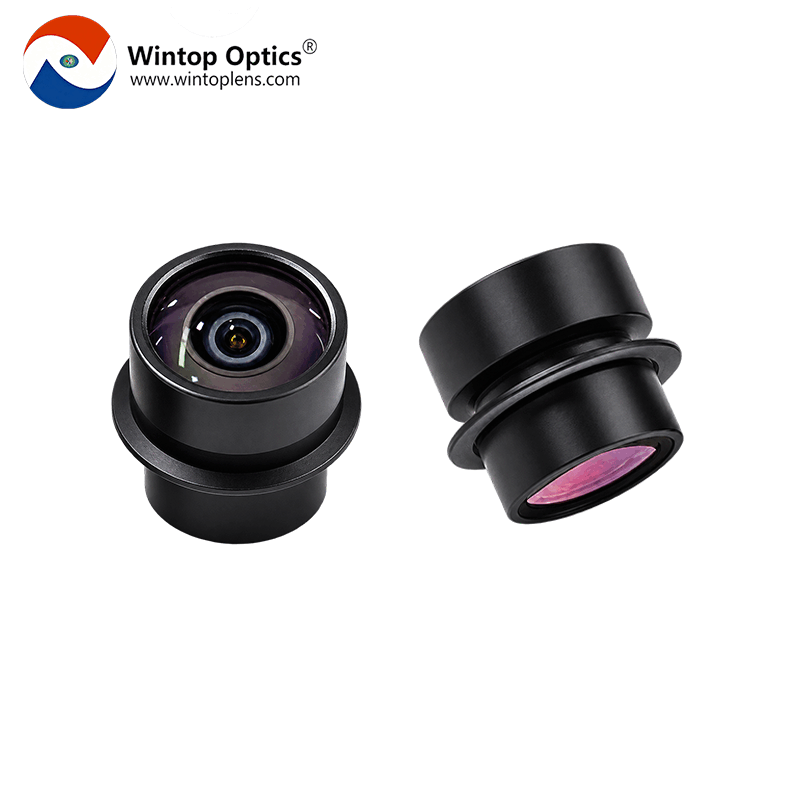

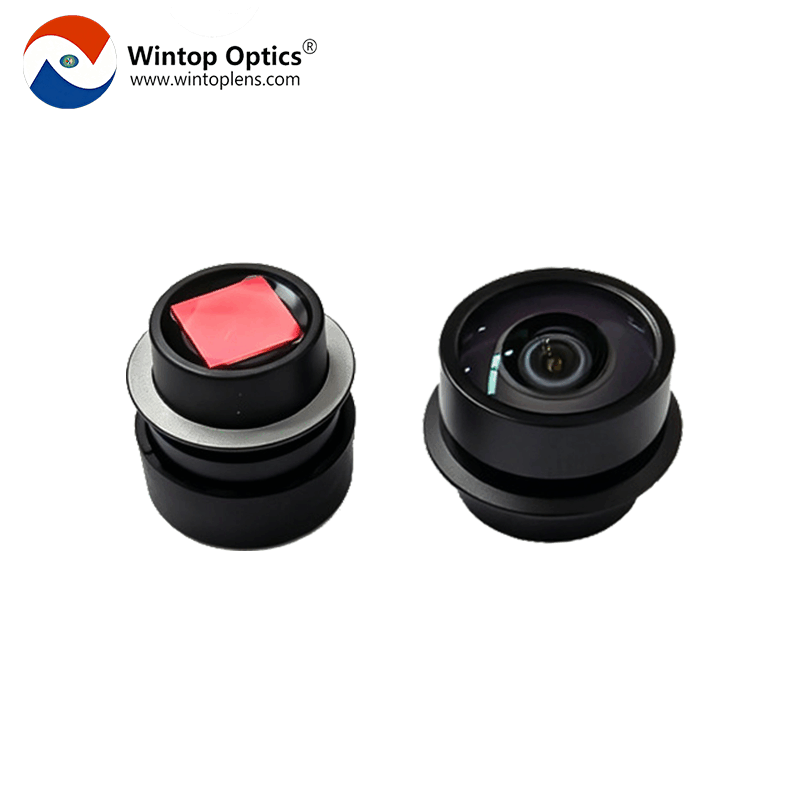

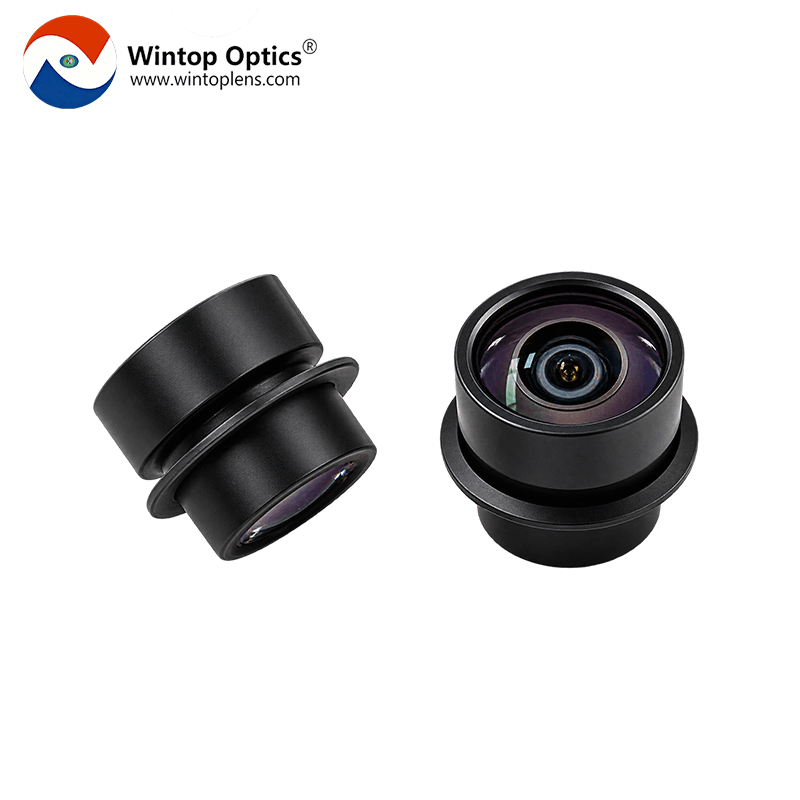

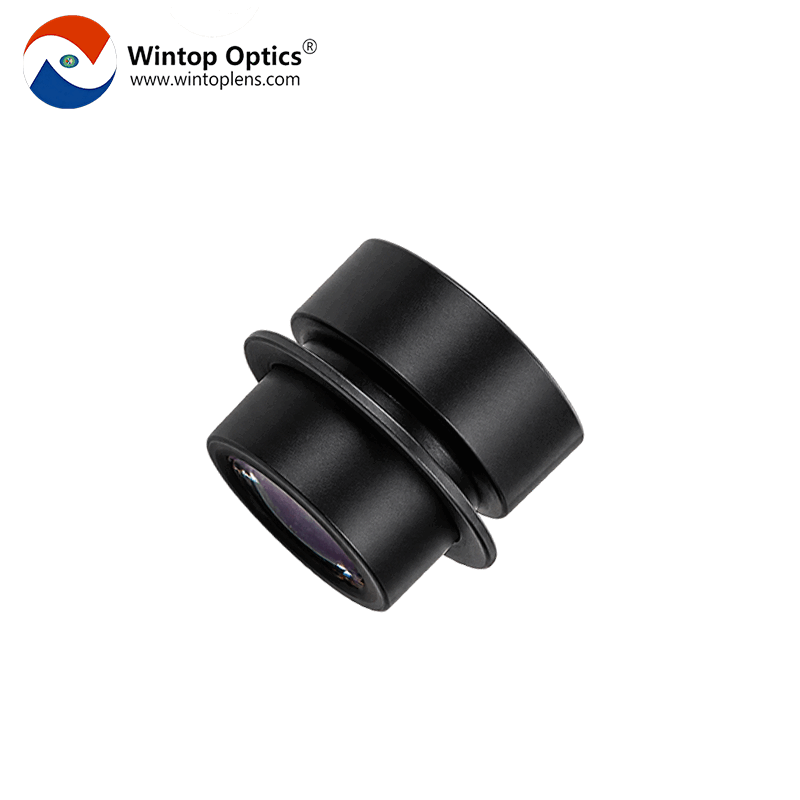

औद्योगिक स्वचालन के लिए 1.79 मिमी F2.0 162° वाइड एंगल रोबोट विज़न लेंस YT-7760-C1-A

YT-7760-C1-A:1.79 मिमी F2.0 अल्ट्रा-वाइड एंगल रोबोट विज़न लेंस, 162° DFOV, 5MP, AGV/AMR के लिए उपयुक्त

वाइड-एंगल इमेजिंग के साथ अपने रोबोट के दृश्य क्षेत्र का विस्तार करें।

रोबोटिक विज़न, एम्बेडेड इमेजिंग और औद्योगिक स्वचालन के लिए डिज़ाइन किया गया, यह कॉम्पैक्ट वाइड-एंगल लेंस 162° का विकर्ण दृश्य क्षेत्र और 1.79 मिमी की प्रभावी फोकल लंबाई प्रदान करता है। यह रोबोटिक प्रणालियों को पर्यावरणीय धारणा, वस्तु पहचान और दृश्य डेटा अधिग्रहण के लिए व्यापक परिवेश को कैप्चर करने में मदद करता है।

F2.0 अपर्चर और 2G4P ऑप्टिकल संरचना से युक्त यह लेंस रोबोटिक ग्रिपर, औद्योगिक रोबोटिक आर्म, स्वचालित निरीक्षण उपकरण और AGV/AMR अनुप्रयोगों में उपयोग किए जाने वाले कॉम्पैक्ट विज़न सिस्टम के मूल्यांकन के लिए उपयुक्त है। इसकी उपयुक्तता सेंसर की अनुकूलता, स्थापना आवश्यकताओं और सिस्टम-स्तरीय प्रदर्शन सत्यापन पर निर्भर करती है।

1. अल्ट्रा-वाइड 162° विकर्ण दृश्य क्षेत्र

YT-7760-C1-A 144° का क्षैतिज दृश्य क्षेत्र, 100° का ऊर्ध्वाधर दृश्य क्षेत्र और 162° का विकर्ण दृश्य क्षेत्र प्रदान करता है। यह विस्तृत दृश्य सीमा कैमरे को एक ही स्थान से एक बड़े क्षेत्र को कैप्चर करने में सक्षम बनाती है।

यह रोबोटिक पर्यावरणीय धारणा, निकट-श्रेणी दृश्य निगरानी, ​​वस्तु उपस्थिति पहचान और दृश्य डेटा संग्रह में सहायता कर सकता है। वास्तविक कार्यक्षेत्र छवि सेंसर, कैमरा अभिविन्यास, स्थापना स्थिति और आसपास के वातावरण पर निर्भर करता है।

2. इनडोर इमेजिंग के लिए F2.0 का बड़ा अपर्चर

एफ2.0 का अधिकतम अपर्चर प्रकाश को इमेज सेंसर तक पहुंचने देता है, जिससे सीमित या असमान रोशनी वाले इनडोर औद्योगिक वातावरण में इमेज कैप्चर करना संभव हो पाता है।

के लिए रोबोटिक दृष्टि कुछ प्रणालियों में, पर्याप्त छवि चमक छवि प्रसंस्करण एल्गोरिदम को वस्तुओं की पहचान करने और आसपास के दृश्यों की व्याख्या करने में मदद कर सकती है। कम रोशनी में वास्तविक प्रदर्शन सेंसर की संवेदनशीलता, एक्सपोज़र सेटिंग्स, प्रकाश की स्थिति और कैमरा प्रोसेसिंग पर भी निर्भर करता है।

3.5एमपी रिज़ॉल्यूशन सपोर्ट

YT-7760-C1-A को 1/2.6 इंच इमेज सेंसर फॉर्मेट के लिए डिज़ाइन किया गया है, जिसमें 1920 × 1200 का संदर्भ सेंसर रिज़ॉल्यूशन और 3 μm का पिक्सेल आकार है। उत्पाद विनिर्देश में अधिकतम 5MP का रिज़ॉल्यूशन बताया गया है।

बेहतरीन इमेजिंग प्रदर्शन के लिए, लेंस का मूल्यांकन इच्छित सेंसर और कैमरा मॉड्यूल के साथ किया जाना चाहिए। सिस्टम इंटीग्रेशन के दौरान सेंसर की अनुकूलता, इमेज-सर्कल कवरेज, एज इमेज क्वालिटी और रेज़ोल्यूशन प्रदर्शन की पुष्टि की जानी चाहिए।

4. आसान एकीकरण के लिए कॉम्पैक्ट ऑप्टिकल डिज़ाइन

15.00 मिमी की ऑप्टिकल कुल लंबाई और Φ14 मिमी के बाहरी व्यास के साथ, YT-7760-C1-A को कॉम्पैक्ट कैमरा असेंबली के लिए डिज़ाइन किया गया है जहां स्थापना स्थान सीमित है।

इसका कॉम्पैक्ट आकार रोबोटिक आर्म, ग्रिपर, एम्बेडेड विज़न उपकरण और अन्य सीमित स्थान वाले इमेजिंग सिस्टम में एकीकरण को आसान बनाता है। असेंबली से पहले, लेंस माउंटिंग इंटरफ़ेस और यांत्रिक आयामों की पुष्टि नवीनतम इंजीनियरिंग ड्राइंग के अनुसार कर लेनी चाहिए।

5. 2G4P ऑप्टिकल संरचना

YT-7760-C1-A में 2G4P ऑप्टिकल कॉन्फ़िगरेशन है, जो एक कॉम्पैक्ट ऑप्टिकल असेंबली में दो ग्लास तत्वों और चार प्लास्टिक तत्वों को जोड़ता है।

टीवी का निर्धारित विरूपण -22% है। वाइड-एंगल इमेजिंग अनुप्रयोगों में विशिष्ट ज्यामितीय सटीकता की आवश्यकता हो सकती है, इसलिए विरूपण प्रदर्शन का मूल्यांकन इच्छित अनुप्रयोग के अनुसार किया जाना चाहिए। माप-संवेदनशील कार्यों के लिए, उचित अंशांकन या सॉफ़्टवेयर विरूपण सुधार की आवश्यकता हो सकती है।

6. रोबोटिक्स और औद्योगिक स्वचालन में बहुमुखी अनुप्रयोग

YT-7760-C1-A का मूल्यांकन रोबोटिक विज़न और औद्योगिक इमेजिंग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है, जिनमें शामिल हैं:

• एजीवी और एएमआर पर्यावरणीय धारणा

• रोबोटिक ग्रिपर और एंड-इफ़ेक्टर विज़न

• औद्योगिक रोबोटिक आर्म विज़न सिस्टम

• निकट दूरी पर वस्तुओं और वर्कपीस का पता लगाना

• स्वचालित दृश्य निरीक्षण

• रोबोटिक दृश्य डेटा अधिग्रहण

अंतिम अनुप्रयोग की उपयुक्तता सेंसर की अनुकूलता, ऑप्टिकल प्रदर्शन, माउंटिंग की स्थिति, प्रकाश व्यवस्था और सिस्टम-स्तरीय सत्यापन पर निर्भर करती है।

विंटॉप ऑप्टिक्स – दृष्टि लेंस समाधानों में आपका भागीदार

विंटॉप ऑप्टिक्स हम रोबोटिक विज़न, मशीन विज़न, ऑटोमोटिव इमेजिंग और अन्य एम्बेडेड कैमरा अनुप्रयोगों के लिए ऑप्टिकल लेंस में विशेषज्ञता रखते हैं। हम ग्राहकों को लेंस विनिर्देशों का मूल्यांकन करने और सेंसर प्रारूप, दृश्य क्षेत्र, यांत्रिक बाधाओं और अनुप्रयोग आवश्यकताओं के आधार पर उपयुक्त ऑप्टिकल समाधानों की पहचान करने में सहायता करते हैं।

YT-7760-C1-A के बारे में चर्चा करने, उत्पाद विनिर्देशों का अनुरोध करने, या अपने प्रोजेक्ट के लिए नमूना मूल्यांकन और अनुकूलित ऑप्टिकल समाधानों का पता लगाने के लिए विंटॉप ऑप्टिक्स से संपर्क करें।

पूछे जाने वाले प्रश्न

1. YT-7760-C1-A रोबोट विज़न लेंस की फोकल लंबाई क्या है?

YT-7760-C1-A में 1.79 मिमी की प्रभावी फोकल लंबाई और F2.0 का अधिकतम एपर्चर है, जो इसे कॉम्पैक्ट रोबोटिक विज़न सिस्टम में वाइड-एंगल इमेजिंग अनुप्रयोगों के मूल्यांकन के लिए उपयुक्त बनाता है।

2. YT-7760-C1-A का दृश्य क्षेत्र क्या है?

यह लेंस क्षैतिज रूप से 144°, ऊर्ध्वाधर रूप से 100° और विकर्ण रूप से 162° का दृश्य क्षेत्र प्रदान करता है। वास्तविक दृश्य क्षेत्र इमेज सेंसर और कैमरा कॉन्फ़िगरेशन के आधार पर भिन्न हो सकता है।

3. इस लेंस के साथ कौन से इमेज सेंसर संगत हैं?

यह लेंस 1/2.6 इंच सेंसर फॉर्मेट के लिए डिज़ाइन किया गया है। संदर्भ सेंसर का स्पेसिफिकेशन 1920 × 1200 पिक्सल और 3μm पिक्सेल साइज़ है, जबकि प्रोडक्ट टेबल में अधिकतम 5MP रिज़ॉल्यूशन दिया गया है। इच्छित सेंसर और कैमरा मॉड्यूल के साथ इसकी अनुकूलता की पुष्टि अवश्य कर लें।

4. क्या YT-7760-C1-A का उपयोग AGV और AMR विज़न सिस्टम के लिए किया जा सकता है?

जी हां, इसका मूल्यांकन एजीवी और एएमआर पर्यावरणीय धारणा, रोबोटिक नेविगेशन से संबंधित इमेजिंग और दृश्य डेटा अधिग्रहण के लिए किया जा सकता है। अंतिम उपयुक्तता सिस्टम के फील्ड-ऑफ-व्यू की आवश्यकताओं, सेंसर की अनुकूलता, माउंटिंग की स्थितियों और इमेज प्रोसेसिंग की जरूरतों पर निर्भर करती है।

5. इस लेंस के आयाम और प्रकाशीय संरचना क्या हैं?

इस लेंस की कुल ऑप्टिकल लंबाई 15.00 मिमी, बाहरी व्यास Φ14 मिमी और ऑप्टिकल संरचना 2G4P है, जिसमें दो कांच के तत्व और चार प्लास्टिक के तत्व शामिल हैं। कृपया संयोजन से पहले माउंटिंग इंटरफ़ेस और यांत्रिक आरेख की पुष्टि कर लें।

6. क्या YT-7760-C1-A कम रोशनी वाले वातावरण के लिए उपयुक्त है?

F2.0 का अधिकतम अपर्चर सीमित रोशनी वाले इनडोर वातावरण में प्रकाश एकत्र करने में सहायक होता है। कम रोशनी में वास्तविक प्रदर्शन इमेज सेंसर, एक्सपोज़र सेटिंग्स, प्रकाश की स्थिति और कैमरा प्रोसेसिंग पर निर्भर करता है। उपयोग से पहले एप्लिकेशन परीक्षण की सलाह दी जाती है।
